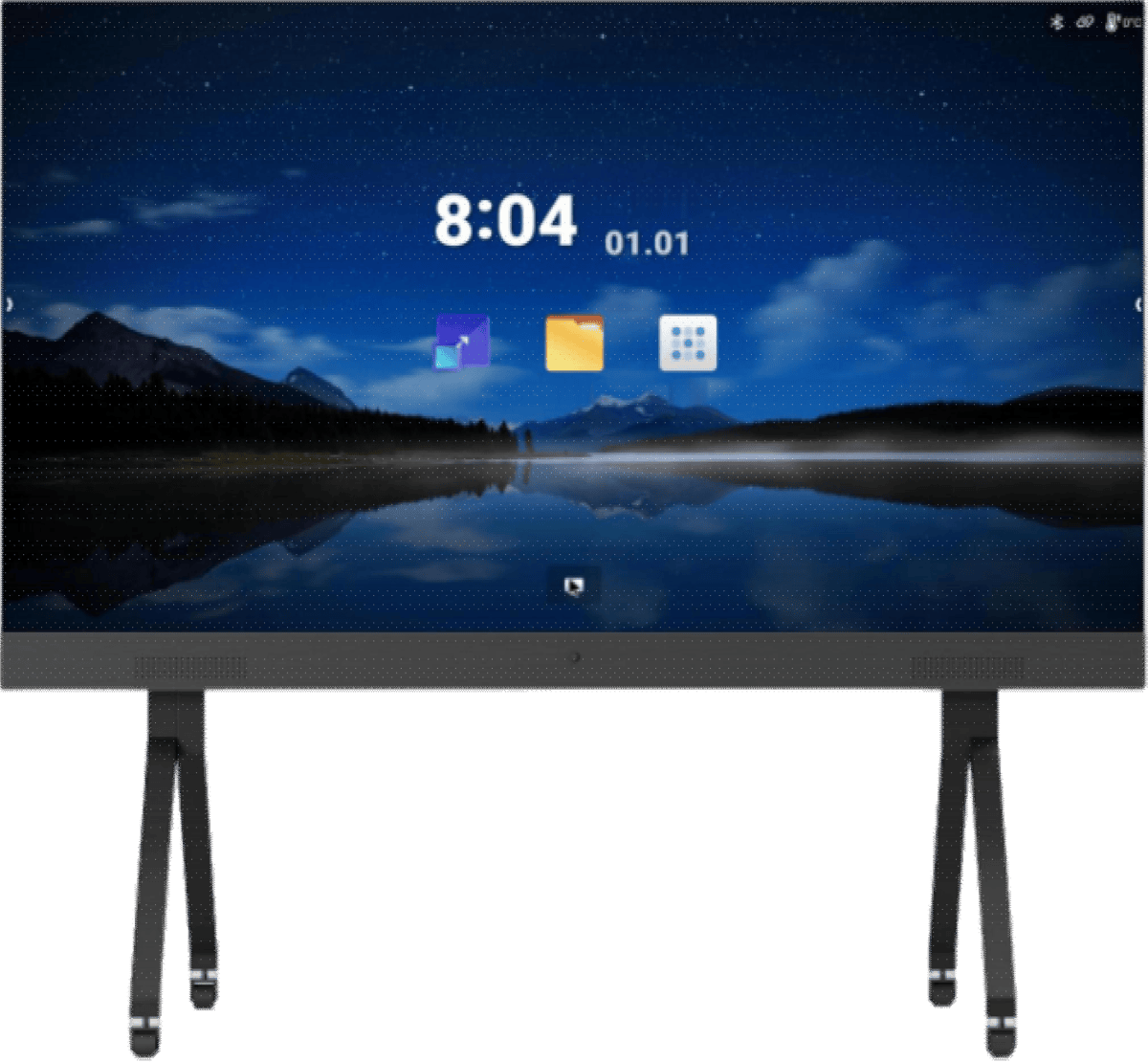

Z Board — LED-моноблок для переговорных
Z Board — светодиодный моноблок «всё в одном»: COB-экран мелкого шага на MiniLED, Android 15 и система для переговорных в одном корпусе. Он обходит ограничения ЖК-панелей — небольшой размер, низкую яркость, мало градаций серого и короткий срок службы — и сам обрабатывает звук и видео, поэтому одно устройство закрывает все задачи переговорной.
Корпус в промышленном стиле с пропорциями 16:9, высокая яркость и контрастность, широкие углы обзора — изображение хорошо видно с любого места. Экран показывает обычное изображение и 2K. Моноблок вешают на стену или ставят на мобильную стойку. Внутри — Android, беспроводная трансляция экрана и привычные офисные программы.
Z Board Ultra — старшая серия на MiniLED COB высокого класса: 22 бита градаций серого, частота обновления до 7680 Гц, контрастность 10 000:1 у 108 дюймов и 28 000:1 у 135 дюймов. Модель на 135 дюймов показывает 2,5K — 2400 × 1350 пикселей.
Характеристики
Экран и корпус
| Модель | Z Board 108″ | Z Board 135″ | Z Board Ultra 108″ | Z Board Ultra 135″ |
|---|---|---|---|---|
| Диагональ, дюймов | 108 | 135 | 108 | 135 |
| Шаг пикселя, мм | 1,25 | 1,5625 | 1,25 | 1,25 |
| Светодиоды | COB, флип-чип | COB, флип-чип | ||
| Микросхема драйвера | ICN 1065L | LVD 4045 | ||
| Разрешение экрана, пикс. | 1920 × 1080 | 1920 × 1080 | 2400 × 1350 | |
| Площадь экрана, м² | 3,24 | 5,06 | 3,24 | 5,06 |
| Соотношение сторон | 16:9 | 16:9 | ||
| Экран без рамки и крепления, мм | 2400 × 1350 × 30 | 3000 × 1687,5 × 30 | 2400 × 1350 × 30 | 3000 × 1687,5 × 30 |
| Кабинетов в экране | 4 столбца по 4 кабинета | 5 столбцов по 5 кабинетов | 4 столбца по 4 кабинета | 5 столбцов по 5 кабинетов |
| Размер кабинета, мм | 600 × 337,5 | 600 × 337,5 | ||
| Размер модуля, мм | 150 × 168,75 | 150 × 168,75 | ||
| Плоскостность кабинета, мм | ≤ 0,15 | ≤ 0,15 | ||
| Габариты, мм | 2412 × 1482 × 30 | 3012 × 1820,5 × 30 | 2428 × 1500 × 45 | 3028 × 1838 × 45 |
| Габариты с ИК-сенсором (по заказу), мм | 2430 × 1464 × 45 | 3030 × 1801,5 × 45 | 2446 × 1512 × 60 | 3050 × 1850 × 60 |
| Вес без крепления и стойки, кг | 80 | 156 | 72 | 120 |
| Материал кабинета | литой алюминий | литой алюминий | ||
| Обслуживание | спереди | спереди | ||
| Монтаж | на стену (крепление в комплекте) или на мобильную стойку (по заказу) | на стену (крепление в комплекте) или на мобильную стойку (по заказу) | ||
| Гарантия завода | 2 года | 1 год | ||
| Модель | Z Board 108″ | Z Board 135″ | Z Board Ultra 108″ | Z Board Ultra 135″ |
|---|---|---|---|---|
| Яркость, нит | 600 после калибровки, максимум 800 | 600 после калибровки, максимум 800 | ||
| Поточечная калибровка яркости | есть | есть | ||
| Равномерность яркости | ≥ 98 % | ≥ 98 % | ||
| Цветовая температура, К | 500–10 000 | 500–10 000 | ||
| Поточечная коррекция цвета | есть | есть | ||
| Равномерность цветности | ±0,003 по Cx и Cy | ±0,003 по Cx и Cy | ||
| Контрастность | 7000:1 | 10 000:1 | 28 000:1 | |
| Градации серого, бит | 16 | 22 | ||
| Частота обновления, Гц | 3840 | 3840–7680 | ||
| Частота кадров, Гц | 60 | 60 | ||
| Угол обзора, гор. / верт. | 160° / 160° | 160° / 160° | ||
| Отклонение центра точки, мм | ≤ 0,03 | ≤ 0,03 | ||
| Срок службы, ч | 100 000 | 100 000 | ||
Android и управление
| Модель | Z Board 108″ | Z Board 135″ | Z Board Ultra 108″ | Z Board Ultra 135″ |
|---|---|---|---|---|
| Операционная система | Android 15 | Android 9 | ||
| Процессор | ARM: 4 ядра A76 + 4 ядра A55, до 2,4 ГГц | ARM: 4 ядра A76 + 4 ядра A55, до 2,4 ГГц | ||
| Память | оперативная 4 ГБ, встроенная 64 ГБ, без расширения | оперативная 4 ГБ, встроенная 64 ГБ, без расширения | ||
| Разъёмы | на основной плате: HDMI 2.0 × 3 (3 входа, 1 из них — для компьютера OPS), USB 3.0 × 2, USB 2.0 × 1, USB 2.0 PH 2.0 × 2 | на основной плате: HDMI 2.0 × 4 (3 входа, 1 — для компьютера OPS в нижней балке, 1 выход HDMI), USB 3.0 × 1, USB 2.0 × 1; на дополнительной: USB 3.0 × 1, USB 2.0 × 1, USB 3.0 Type-C × 1 | на основной плате: HDMI 2.0 × 3 (3 входа, 1 из них — для компьютера OPS), USB 3.0 × 2, USB 2.0 × 1 | |
| Управление и связь | RJ45 × 1, USB-B × 1, Bluetooth, Wi-Fi, ИК-пульт | RJ45 × 1, USB-B × 1, Bluetooth, Wi-Fi × 2, пульт ИК и Bluetooth | ||
| Управление с пульта | есть | есть | ||
| Сенсорный экран | ИК-сенсор, по заказу | ИК-сенсор, по заказу | ||
| Кнопка питания | включение, выключение и сон одной кнопкой | включение, выключение и сон одной кнопкой | ||
| Обновление ПО | локально, через USB | локально, через USB | ||
| Компьютер OPS | по заказу | по заказу | ||
Звук и беспроводная трансляция
| Модель | Z Board 108″ | Z Board 135″ | Z Board Ultra 108″ | Z Board Ultra 135″ |
|---|---|---|---|---|
| Динамики | встроенные | встроенные | ||
| Мощность динамиков, Вт | 12 × 2 | 16 × 2 | ||
| Мощность усилителя, Вт | 50 × 2 | 50 × 2 | ||
| Звук | встроенные динамики 2 × 12 Вт, аудиовыход × 1 | встроенные динамики 2 × 16 Вт, аудиовыход × 1 | ||
| Трансляция | с завода — до 4 экранов одновременно, обновляется до 16 | с завода — до 4 экранов одновременно, обновляется до 16 | ||
| С каких систем | Windows, iOS, macOS, Android 5.0 и новее | Windows, iOS, macOS, Android 5.0 и новее | ||
| Разрешение и частота трансляции | 1920 × 1080, ≤ 30 кадров/с | 1920 × 1080, ≤ 30 кадров/с | 2400 × 1350, ≤ 30 кадров/с | |
| Запуск трансляции | без настройки, одной кнопкой | без настройки, одной кнопкой | ||
| Сопряжение | через USB 2.0 | через USB 2.0 | ||
| Питание передатчика | от USB 2.0 или USB 3.0 | от USB 2.0 или USB 3.0 | ||
Питание и условия работы
| Модель | Z Board 108″ | Z Board 135″ | Z Board Ultra 108″ | Z Board Ultra 135″ |
|---|---|---|---|---|
| Напряжение питания | AC 100–240 В, 50/60 Гц | AC 100–240 В, 50/60 Гц | ||
| Потребление в режиме ожидания, Вт | 0,5 | 0,5 | ||
| Потребление среднее, Вт | 655 | 415 | 650 | |
| Потребление максимальное, Вт | 1450 | 650 | 1000 | |
| Работа: температура и влажность | −10…+45 °C; 10–80 %, без инея | −10…+45 °C; 10–80 %, без инея | ||
| Хранение: температура и влажность | −20…+50 °C; 10–70 %, без инея | −20…+50 °C; 10–70 %, без инея | ||
| Высота над уровнем моря, м | 0–2000 | 0–2000 | ||
Комплект поставки
| Модель | Z Board 108″ | Z Board 135″ | Z Board Ultra 108″ | Z Board Ultra 135″ |
|---|---|---|---|---|
| Запасные модули, шт. | 2 | 3 | 4 | 6 |
| Запасной блок питания, шт. | 1 | 1 | ||
| Запасная HUB-плата, шт. | 1 | 1 | ||
| Пульт, шт. | 1 | 1 | ||
| Крепёж для монтажа, компл. | 1 | 1 | ||
| Инструмент для монтажа и обслуживания, компл. | 1 | 1 | ||
| Сетевой кабель, шт. | 1 | 1 | ||
| Руководство пользователя, шт. | 1 | 1 | ||
| Гарантийный талон, шт. | 1 | 1 | ||
| Свидетельство о приёмке, шт. | 1 | 1 | ||
| Прочие запчасти и принадлежности | по упаковочному листу | по упаковочному листу | ||

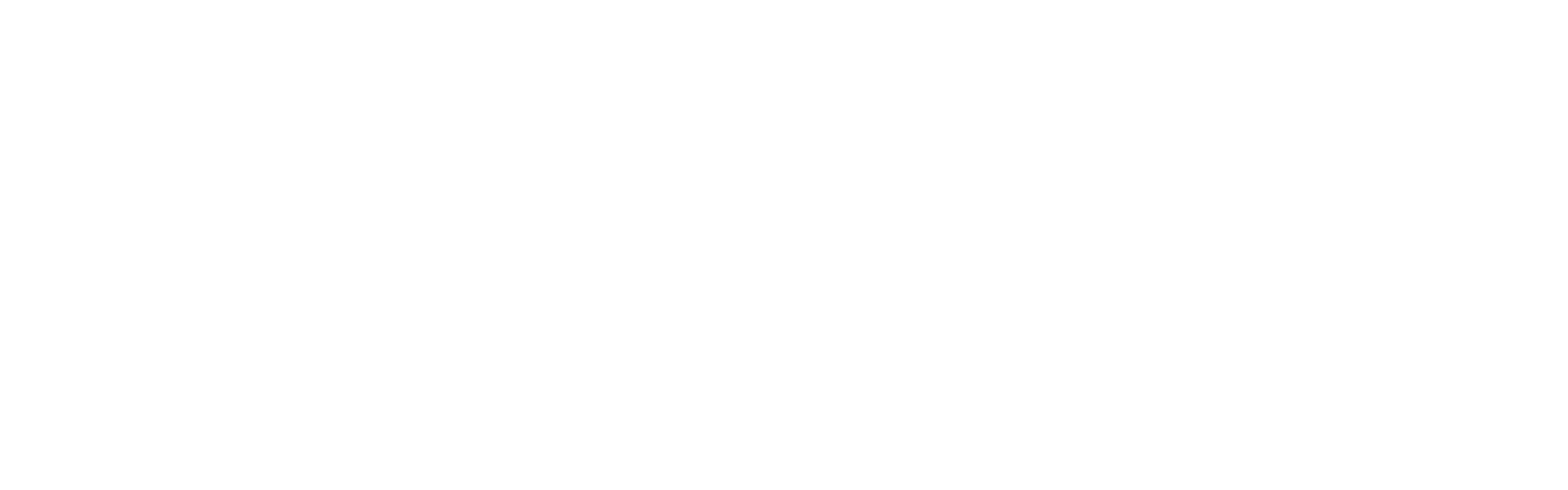

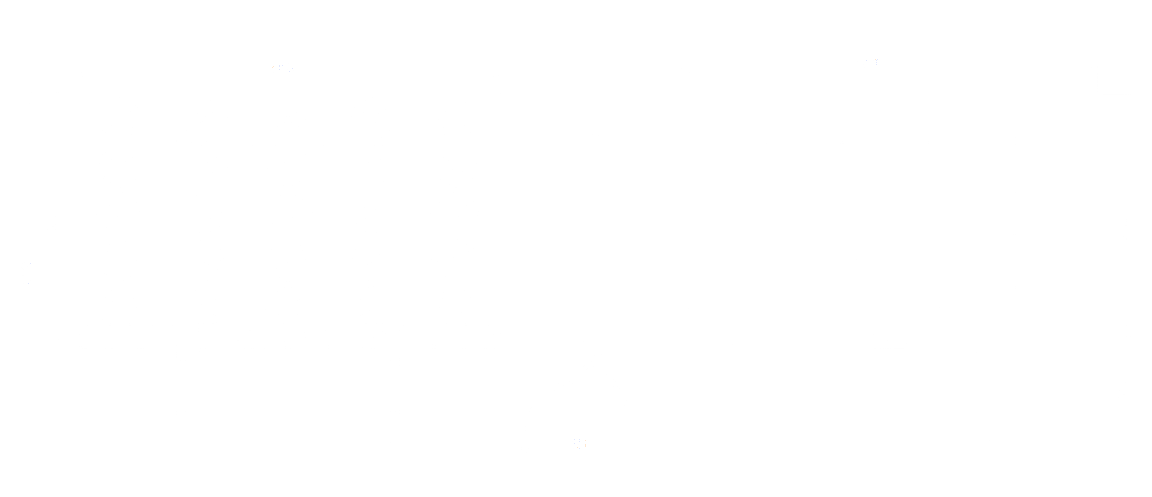

Габариты
